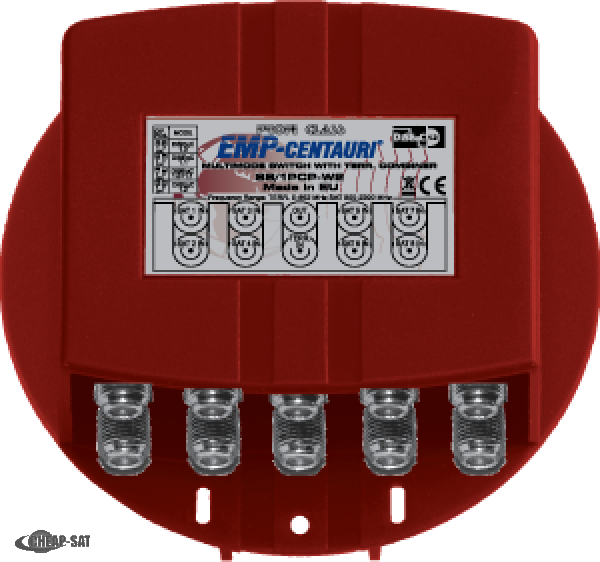

DiSEqC 8x1 Schalter EMP CENTAURI P 168-W V2
TOP
EMP S 8/1PCP-W2 - 9/1 DiSEqC-Schalter
Zum Zusammenschalten von 8 LNBs + 1 terr. Eingang auf einen Teilnehmer.
Die Umschaltung steuert der Receiver, er muss DiSEqC 1.0 (4 LNB) oder 1.1 (8 LNB) unterstützen.
Inkl. Wetterschutzgehäuse mit 2 Kabelbindern
Der EMP DiSEqC-Schalter S 8/1PCP-W2 (Nachfolger von P.168-W) dient dazu, acht auf verschiedene Satelliten (z.B. Astra, Eutelsat, Türksat, Hellas, Amos, Sirius usw.) ausgerichtete Sat-Spiegel/Uni-Single LNB und eine terrestrische Antenne am terrestrischen Eingang über eine Leitung an einen Digitalreceiver anzuschließen, zwischen den LNB/Satelliten umzuschalten und deren Signal durch eine Leitung zum Receiver zu führen.
Der Schalter ist zur Innen- und Außenmontage geeignet und eignet sich hervorragend für Multifocus-Antennen. Kabelbinder für Mastmontage und ein Wetterschutzgehäuse liegt bei.
Mit der "GoTo nn" Funktion kann der Schalter wahlweise manuell installiert werden oder per Positionsbestimmung wie bei einem DiSEqC-Motor. Wichtig: Der angeschlossene Receiver muß DiSEqC Level 1.1 oder 1.2 unterstützen.
9 Eingänge / 1 Teilnehmerausgang
Empfang: 8 LNB + 1 TERR.
Control Signal: Position & Option
Digital-Tauglich (DVB-S): Ja
HDTV-Tauglich (DVB-S2): Ja
Twin-LNB tauglich: Ja
Quad-LNB tauglich: Ja
Erdungsklemme: Nein
Innen-Gehäuse: Zink
Außen-Gehäuse: Kunststoff
Technik
Frequenzbereich SAT: 950 ~ 2300 MHz
Frequenzbereich TERR: 5 ~ 862 MHz
Anschlussdämpfung SAT: 5 dB
Anschlussdämpfung TERR: 3 dB
Entkopplung SAT/SAT: > 25 dB
Umschalt-Kontrolle: DiSEqC Position
DiSEqC Level: 1.0, 1.1, 1.2
Eingang Sat-LNB: 8 F-Anschlüsse weiblich
Eingang Terr: 1 F- Anschluss weiblich
Teilnehmerausgang: 1 F-Anschluss weiblich
Stromversorgung (Herstellerangaben)
Kurzschlussfest: Ja
Stromversorgung: Sat-Receiver
Strombedarf: max. 50 mA / 18 V DC
LNB-Strombedarf max.: 400 mA
Betriebstemperatur: -30 ~ +70 °C
Abmessungen: Breite: 116 mm - Höhe: 48 mm -Tiefe: 116 mm - Gewicht: 79 g
Zubehör: Bedienungsanleitung, 2x Kabelbinder
Zum Zusammenschalten von 8 LNBs + 1 terr. Eingang auf einen Teilnehmer.
Die Umschaltung steuert der Receiver, er muss DiSEqC 1.0 (4 LNB) oder 1.1 (8 LNB) unterstützen.
Inkl. Wetterschutzgehäuse mit 2 Kabelbindern
Der EMP DiSEqC-Schalter S 8/1PCP-W2 (Nachfolger von P.168-W) dient dazu, acht auf verschiedene Satelliten (z.B. Astra, Eutelsat, Türksat, Hellas, Amos, Sirius usw.) ausgerichtete Sat-Spiegel/Uni-Single LNB und eine terrestrische Antenne am terrestrischen Eingang über eine Leitung an einen Digitalreceiver anzuschließen, zwischen den LNB/Satelliten umzuschalten und deren Signal durch eine Leitung zum Receiver zu führen.
Der Schalter ist zur Innen- und Außenmontage geeignet und eignet sich hervorragend für Multifocus-Antennen. Kabelbinder für Mastmontage und ein Wetterschutzgehäuse liegt bei.
Mit der "GoTo nn" Funktion kann der Schalter wahlweise manuell installiert werden oder per Positionsbestimmung wie bei einem DiSEqC-Motor. Wichtig: Der angeschlossene Receiver muß DiSEqC Level 1.1 oder 1.2 unterstützen.
9 Eingänge / 1 Teilnehmerausgang
Empfang: 8 LNB + 1 TERR.
Control Signal: Position & Option
Digital-Tauglich (DVB-S): Ja
HDTV-Tauglich (DVB-S2): Ja
Twin-LNB tauglich: Ja
Quad-LNB tauglich: Ja
Erdungsklemme: Nein
Innen-Gehäuse: Zink
Außen-Gehäuse: Kunststoff
Technik
Frequenzbereich SAT: 950 ~ 2300 MHz
Frequenzbereich TERR: 5 ~ 862 MHz
Anschlussdämpfung SAT: 5 dB
Anschlussdämpfung TERR: 3 dB
Entkopplung SAT/SAT: > 25 dB
Umschalt-Kontrolle: DiSEqC Position
DiSEqC Level: 1.0, 1.1, 1.2
Eingang Sat-LNB: 8 F-Anschlüsse weiblich
Eingang Terr: 1 F- Anschluss weiblich
Teilnehmerausgang: 1 F-Anschluss weiblich
Stromversorgung (Herstellerangaben)
Kurzschlussfest: Ja
Stromversorgung: Sat-Receiver
Strombedarf: max. 50 mA / 18 V DC
LNB-Strombedarf max.: 400 mA
Betriebstemperatur: -30 ~ +70 °C
Abmessungen: Breite: 116 mm - Höhe: 48 mm -Tiefe: 116 mm - Gewicht: 79 g
Zubehör: Bedienungsanleitung, 2x Kabelbinder
- Frequency range LNB inputs 950-2300 MHz
- Terr. input 5-862 MHz
- Output 5-2300 MHz
- Control DiSEqC 1.0, 1.1, 1.2 commands
- Insertion loss Sat. 5 dB avg
- Terr. 3 dB avg
- Sat. inputs isolation 25 dB min
- Power consumption From receiver 50 mA (18 V) + LNB
- LNB current 400 mA max
- Dimensions (w,d,h) 11.2 x 11.2 x 4.8 cm
- Temperature range -30 ~ +70 °
