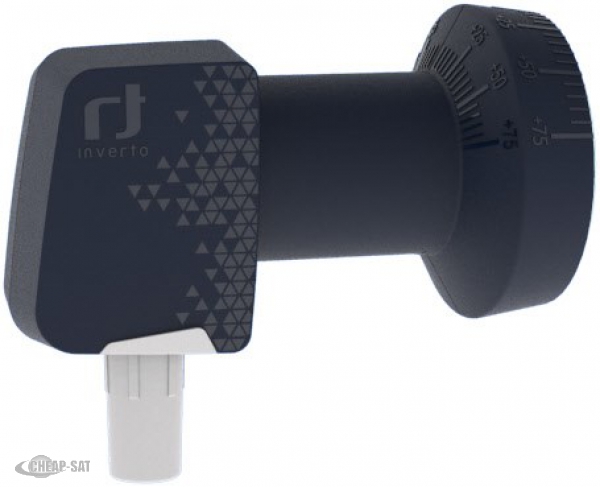

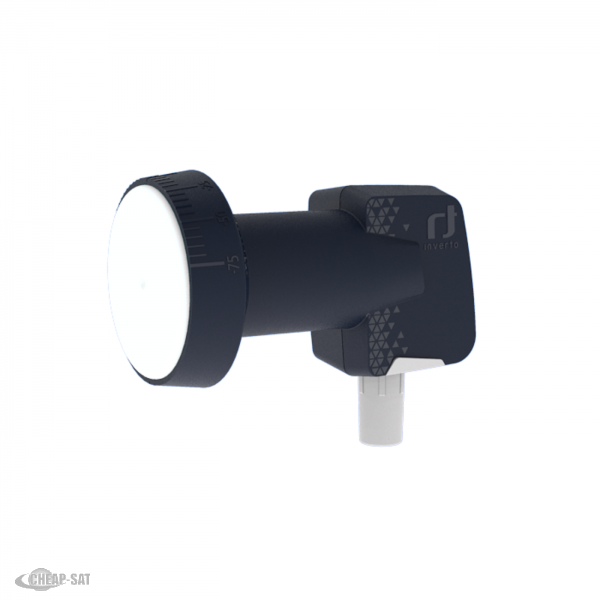

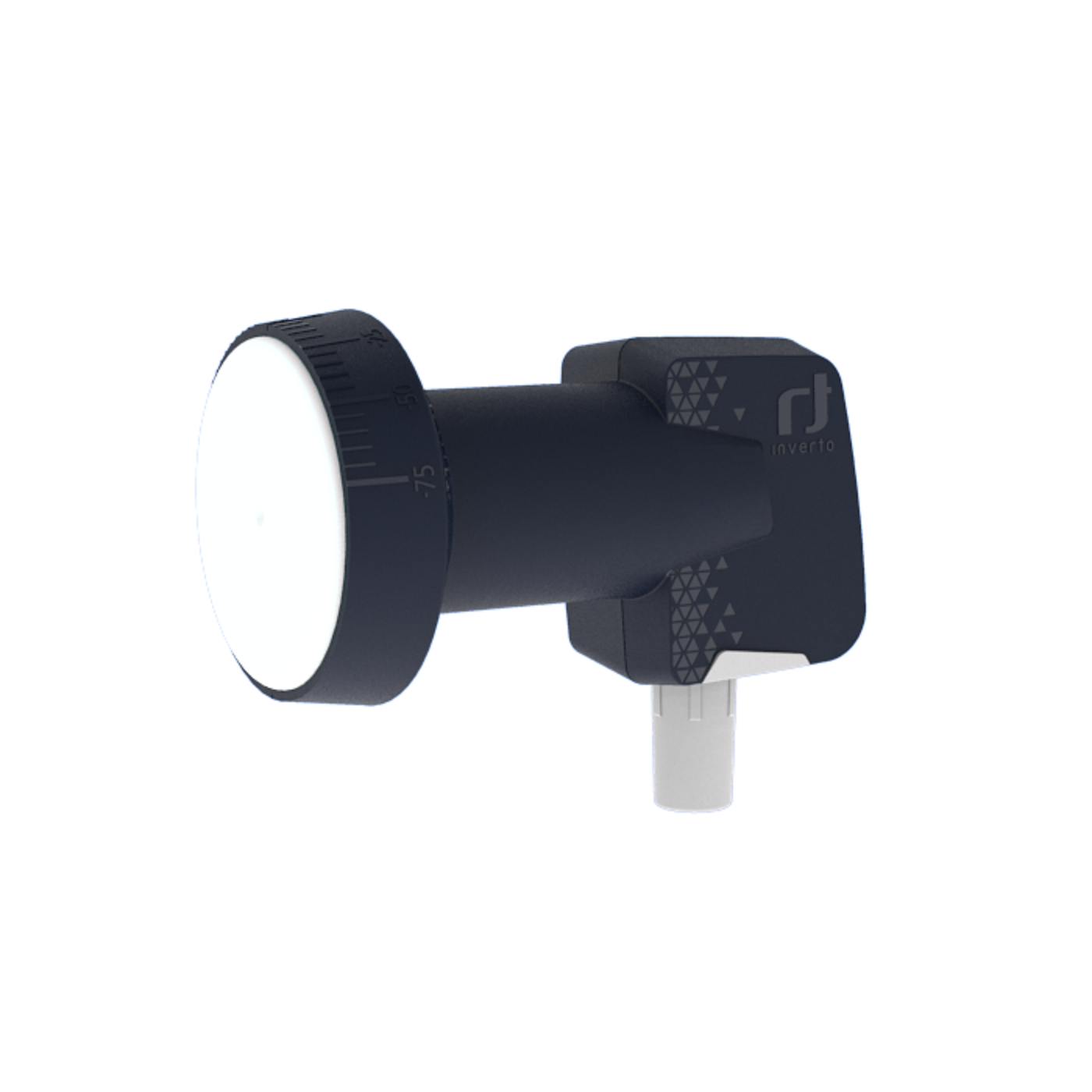

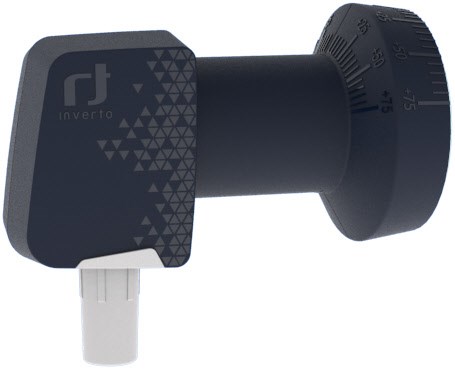

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung zu einer Set-Top Box. Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber.
Hauptmerkmale:
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Sehr geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität
| Technische Daten |
| Eingangsfrequenzbereich |
10.7 GHz ~ 12.75 GHz |
| Ausgangsfrequenzbereich |
950 MHz ~ 2150 MHz |
| Oszillatorfrequenz (LO) Tiefband |
9.75 GHz |
| Oszillatorfrequenz (LO) Hochband |
10.6 GHz |
| Rauschmaß |
0.2 dB typ. (0.7 dB max.) |
| LO Frequenzgenauigkeit @ 25 °C |
±500 kHz max. |
| LO Temperaturdrift |
±1.0 MHz max. |
| Oszillator (LO) Phasenrauschen (10 kHz) |
-80 dBc/Hz max. |
| Verstärkung |
56 dB min. |
| Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) |
±0.6 dB |
| Verstärkungsschwankung (im Vollband) |
±3 dB |
| Spiegelfrequenzunterdrückung |
40 dB min. |
| Intermodulationsprodukte 3. Ordnung - ICP3 |
10 dBm min. |
| 1 dB Kompressionspunkt (am Ausgang) |
0 dBm min. |
| Kreuzpolarisationsunterdrückung |
22 dB min. |
| Kontrollsignal Ca (V) |
11.0 V ~ 14.0 V |
| Kontrollsignal Cb (H) |
16.0 V ~ 20.0 V |
| Kontrollsignal Cc (Bandumschaltung) |
22 kHz ±4 kHz , 0.4 V ~ 0.8V pp |
| Ausgang VSWR |
2.5 : 1 |
| Bandinterne Störung |
-60 dBm max. |
| Stromaufnahme |
80 mA max. @ 11 VDC ~ 20 VDC |
| Betriebstemperatur |
-35 °C ~ +60 °C |
| Ausgangsimpedanz |
75 Ω |
| Ausgangsanschluss |
F-Typ (w) |
| Antennen F/D Verhältniss |
0.6 |
| Gewicht |
136 g |
| Daten für Logistik |
| Abmessungen Verpackung (L x B x H) |
13.1 cm x 8.1 cm x 7.6 cm |
| Gewicht Verpackung |
0.182 kg |
| Stückzahl per Karton |
100 pcs |
| Abmessungen Karton (L x B x H) |
67.5 cm x 42.5 cm x 32.5 cm |
| Gewicht Karton |
19.4 kg |
| Stückzahl per Palette |
24 ctns/plt |
